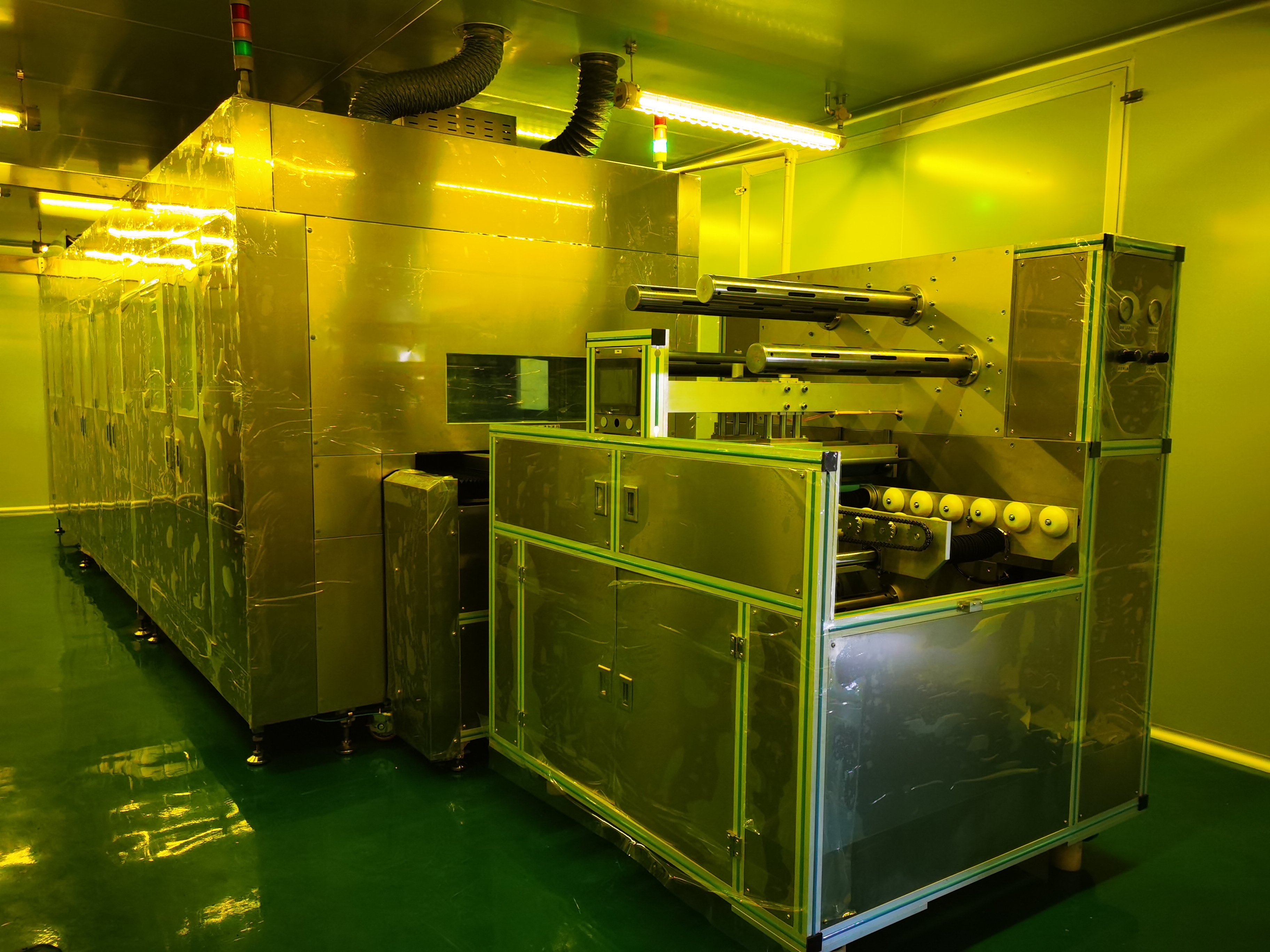

測試PCB阻焊油墨自動涂覆噴涂設備性能的方法

1. PCB阻焊油墨涂覆設備的生產板能力：
測試方法：

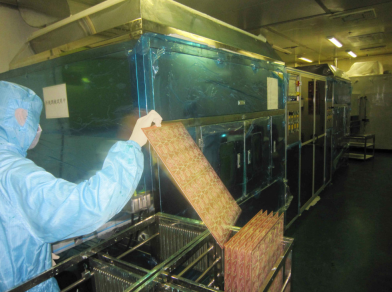

1、分別取厚度0.8-5.0mm裸銅板，尺寸400*400mm（依隧道爐最小尺寸測試）、630*1100mm各5片
2、開啟機器后分別以2.5-4m/min的線速從入料口投入并試噴
接受標準：無卡板，掉板，進板順暢

2.噴出的油墨均勻性：
測試方法：
1、取24*43inch光銅板從入料口投入
2、噴涂濕膜厚度80um預烤后空曝光正常顯影后烤（預烤后膜厚約30um±3um）
3、后烤后使用油墨測試儀9點法測量；計算方法：{1-（max-min）/(2*avg)}*100%
接受標準：厚度均勻性≥90%

3.油墨厚度：
測試方法：
1、取線路板線路完成銅厚1.5OZ試噴，濕膜厚度80-85um
2、正常生產至后烤結束切片確認
接受標準：常規1.5OZ銅厚線頂≥10um，線角≥10um，銅面≤40um；孔邊無聚油(大銅皮密集散熱孔區域（例圖）不在此列)，塞孔設計BGA油厚不超出PAD35um。
（備注：完成銅厚＜2OZ一次噴涂完成；完成銅厚≥2OZ兩次噴涂完成；）

4.堵孔率：
測試方法：
1. 取線路板完成銅厚1.5OZ試噴，成品孔徑0.20mm
2. 計算方法：堵孔數/總孔數*100%
3. 注：大銅皮密集散熱孔區域不在此列。
接受標準：成品孔徑0.20mm堵孔率小于3%

5.不同油墨切換：
測試方法：
1、攪好2組不同種類油墨，分別倒入2套油墨罐內
2、開機后先選擇“油墨一”試噴
3、開始計時，同時選擇“清洗”管路、檫槍并切換“油墨二”
4、現場操作確認3套油墨系統
接受標準：3套供墨系統，可自由切換，換油及收油時間小于10min

6.產能產速：
測試方法：
線速4.0m/min，生產板件尺寸按18*24icn（458mm*609mm）以長邊當寬幅投入
接受標準：阻焊油墨自動噴涂設備出板速度6塊/min
